Spawanie aluminium to dla wielu adeptów sztuki spawalniczej moment zderzenia z twardą rzeczywistością. Materiał, który na sucho wydaje się miękki i plastyczny, pod wpływem łuku elektrycznego zamienia się w kapryśną, nieprzewidywalną substancję. Łuk błądzi, materiał się nie topi, a nagle - w ułamku sekundy - jeziorko zapada się, tworząc gigantyczną dziurę. Do tego wszędzie pojawia się czarny, smolisty osad, a elektroda wolframowa topi się i wpada do spoiny.
Jeśli brzmi to znajomo, nie jesteś sam. Aluminium nie wybacza błędów. Wymaga sterylnej wręcz czystości, precyzyjnie dobranego sprzętu, a przede wszystkim - głębokiego zrozumienia procesów fizycznych i chemicznych, jakie zachodzą w jarzącym się łuku. W tym artykule rozłożymy spawanie aluminium metodą TIG na czynniki pierwsze. Przeprowadzimy Cię przez fizykę tlenków, rozszyfrujemy zaawansowane ustawienia prądu przemiennego (AC) - w tym zaawansowane kształty fali i tryby mieszane - oraz podpowiemy, jak ustawić pełen cyklogram, aby uzyskać słynny efekt idealnej "rybiej łuski".
Dlaczego spawanie aluminium jest trudne? Fizyka i właściwości materiału
Aby zrozumieć, dlaczego aluminium spawa się inaczej niż stal, musisz poznać dwa fundamentalne parametry fizyczne tego metalu. To one dyktują wszystkie późniejsze ustawienia maszyny.
Po pierwsze: Paradoks temperatur topnienia. Czyste aluminium topi się w stosunkowo niskiej temperaturze - około 660°C (dla porównania, stal węglowa potrzebuje ponad 1400°C). Problem polega na tym, że aluminium w kontakcie z powietrzem błyskawicznie pokrywa się warstwą tlenku glinu (Al2O3). Ta mikroskopijna, twarda jak szafir powłoka chroni metal przed korozją, ale topi się dopiero w temperaturze ok. 2072°C! Wyobraź sobie, że próbujesz stopić kostkę masła zamkniętą w szklanym słoiku. Zanim stopisz szkło (tlenek), masło wewnątrz (aluminium) dawno się zagotuje i zapadnie. Dlatego próba spawania brudnego, nieoczyszczonego aluminium kończy się zawsze przepaleniem materiału bez jego faktycznego połączenia.
Po drugie: Ekstremalna przewodność cieplna. Aluminium przewodzi ciepło niemal pięciokrotnie szybciej niż stal. Gdy zajarzysz łuk, ciepło błyskawicznie "ucieka" z punktu spawania na boki. Z tego powodu aluminium wymaga potężnego "kopa" energetycznego na samym starcie (aby szybko utworzyć jeziorko), a następnie płynnego redukowania prądu w miarę, jak cały element się nagrzewa. Bez pedału sterowania nożnego lub funkcji opadania prądu na uchwycie, spawanie długich elementów staje się niezwykle trudne.
Spawanie aluminium: Prąd stały (TIG DC) czy przemienny (TIG AC)?
Najczęstszym błędem początkujących (którzy kupili tanią spawarkę do stali) jest próba pospawania aluminium prądem stałym (TIG DC). Aby zrozumieć, dlaczego to niemożliwe, musimy spojrzeć na to, jak kierunek prądu wpływa na łuk i materiał.
W metodzie TIG DC- (biegunowość ujemna na elektrodzie), elektrony uderzają z impetem w materiał spajany. Aż 70% ciepła wydziela się w materiale, a 30% na elektrodzie. Daje to doskonałe, głębokie wtopienie (idealne do stali), ale nie rozbija twardej powłoki tlenku glinu. Aluminium po prostu się nie stopi pod tlenkiem. Jeśli z kolei zmienimy biegunowość na TIG DC+ (biegunowość dodatnia na elektrodzie), elektrony uderzają w elektrodę wolframową, a ciężkie jony gazu osłonowego uderzają w materiał, zrywając z niego tlenek. Zjawisko to nazywamy czyszczeniem katodowym. Tlenek znika! Niestety, przy tej polaryzacji 70% ciepła wydziela się na cienkiej elektrodzie wolframowej. Już przy kilkudziesięciu Amperach elektroda po prostu się stopi i skapnie do jeziorka, niszcząc spoinę.
Rozwiązaniem jest Prąd Przemienny (TIG AC). Inżynierowie wpadli na genialny pomysł: połączmy obie te metody w jedną. Nowoczesne spawarki TIG AC/DC generują prąd przemienny, który z ogromną częstotliwością zmienia swój kierunek (np. 100 razy na sekundę). W cyklu "plusowym" (EP - Electrode Positive) łuk rozbija tlenek glinu, czyszcząc powierzchnię. Ułamek sekundy później maszyna przełącza się na cykl "minusowy" (EN - Electrode Negative), który pcha ciepło w materiał, tworząc wtopienie i dając elektrodzie wolframowej czas na schłodzenie. Ten cykliczny proces "czyszczenia i topienia" to absolutny warunek skutecznego spawania aluminium.
Spawarki TIG AC/DC: Ideal Expert TIG 202 AC/DC, Magnum THF 238 PRO LCD AC/DC, Sherman DIGITIG 226 P AC/DC
Jak ustawić spawarkę TIG do aluminium? Najważniejsze parametry
W nowoczesnych spawarkach inwertorowych TIG prąd przemienny to nie jest już sztywna, wymuszona przez transformator sinusoida. Mikroprocesory pozwalają na rzeźbienie łuku niczym dłutem. Aby w pełni wykorzystać potencjał maszyny, musisz opanować jej kluczowe parametry. Jeśli szukasz sprawdzonego modelu koniecznie poznaj nasz Ranking Spawarek TIG.
Balans AC (Czyszczenie vs. Wtopienie)
Podstawą jest Balans AC. Parametr ten określa, jaki procent czasu jednego cyklu maszyna spędza w fazie czyszczenia, a jaki w fazie wtopienia. Zbyt dużo czyszczenia (np. 50/50) daje szeroką, białą strefę wytrawienia wokół spoiny, ale wtopienie będzie bardzo płytkie, a elektroda szybko ulegnie stopieniu. Zbyt mało czyszczenia sprawi, że jeziorko będzie "pływać" pod brudną skorupą i wtrącać zanieczyszczenia.
Złotym standardem jest ustawienie 65% - 75% EN (czyli od 25% do 35% udziału fazy czyszczącej). Daje to idealny kompromis. Prawidłowy balans poznasz po tym, że wzdłuż krawędzi Twojej spoiny pojawi się jednolita, matowa obwódka "szronu" o szerokości ok. 1-2 mm.
Częstotliwość AC (Szerokość i skupienie łuku)
Drugim parametrem jest Częstotliwość AC, regulowana zazwyczaj w zakresie od 20 Hz do nawet 250 Hz. Niska częstotliwość (50-70 Hz) daje łuk szeroki, miękki i cichy, idealny do kładzenia szerokich spoin licowych.
Z kolei wysoka częstotliwość (120-150 Hz) sprawia, że łuk staje się bardzo "twardy", mocno skupiony i wydaje charakterystyczny, piskliwy dźwięk. Wąski stożek plazmy pozwala na chirurgiczne celowanie strumieniem ciepła, co jest absolutnie niezastąpione przy spawaniu pachwinowym, ponieważ zapobiega "wędrowaniu" łuku na ścianki boczne narożnika.
Kształty fali prądu AC (Waveforms)
Trzecim, niezwykle potężnym narzędziem w rękach eksperta jest Kształt fali prądu AC. Nowoczesne urządzenia pozwalają na wybór geometrii samego prądu:
- Fala prostokątna (Square Wave): Klasyka nowoczesnego inwertora. Błyskawicznie przechodzi przez punkt zerowy, dając maksymalną moc, bardzo stabilny łuk i najszybsze rozbijanie tlenków. Jest głośna i agresywna.
- Łagodny prostokąt (Soft Square): Posiada lekko zaokrąglone krawędzie wykresu. Jest to najczęściej używany, optymalny tryb, który zachowuje dobre wtopienie prostokąta, ale zapewnia płynniejsze i cichsze zachowanie jeziorka.
- Fala trójkątna (Triangle Wave): Ze względu na ostry szczyt, maksymalna moc uderza niezwykle krótko, co drastycznie ogranicza całkowitą ilość wprowadzanego ciepła. Idealna do spawania ekstremalnie cienkich i delikatnych blach aluminiowych bez ryzyka przepalenia.
- Fala sinusoidalna (Sine Wave): Naśladuje pracę starych, ciężkich spawarek transformatorowych. Daje bardzo cichy, "rozlany" łuk. Świetnie sprawdza się przy grubszych elementach, gdzie zależy nam na szerokim, łagodnym rozlewaniu jeziorka, a nie na głębokiej penetracji.
MIX TIG (AC + DC-)
To prawdziwy "Święty Graal" w inżynierii spawalniczej. Ten zaawansowany tryb miesza cykle prądu przemiennego (AC) z cyklami prądu stałego z minusem na elektrodzie (DC-). Używa się go przy łączeniu skrajnie grubych elementów z cienkimi. Część cyklu (AC) czyści tlenek, a następnie maszyna przechodzi w fazę uderzenia prądem stałym (DC-), który wbija gigantyczne wtopienie w materiał rodzimy. To rozwiązanie pozwala na spawanie grubego aluminium znacznie niższym prądem, niż wymagałby tego klasyczny tryb AC.
Sekwencja spawania i TIG Puls - cyklogram (drabinka TIG) w praktyce
Samo ustawienie łuku to nie wszystko. Profesjonalna obróbka aluminium wymaga ustawienia pełnego cyklogramu (drabinki parametrów). Kluczowe są czasy wypływu gazu. Pre-flow (wypływ gazu przed zajarzeniem) należy ustawić na ok. 0.5 - 1 sekundę. Wypycha on tlen z uchwytu i osłania elektrodę przed pierwszym strzałem prądu. Z kolei Post-flow (wypływ po zgaszeniu) musi trwać na tyle długo, aby osłonić stygnącą spoinę oraz, co najważniejsze, rozgrzaną elektrodę wolframową. Zbyt wczesne odcięcie gazu spowoduje, że złota elektroda sczernieje i zanieczyści kolejne zajarzenie.
Kolejnym niezwykle ważnym ustawieniem jest opadanie prądu (Down-Slope) połączone z prądem końcowym. Aluminium podczas stygnięcia silnie się kurczy. Nagłe przerwanie łuku z pełnej mocy na zero skutkuje pęknięciem krateru na końcu spoiny. Ustawienie opadania na 2-3 sekundy pozwala na powolne, kontrolowane "zalanie" krateru i uniknięcie pęknięć.
Warto również wspomnieć o funkcji Pulsu w trybie AC. Chociaż prąd AC sam w sobie pulsuje (zmieniając biegunowość), możemy nałożyć na to dodatkową pulsację amperażu. Prąd skacze między wartością szczytową a bazową. W aluminium, puls AC (najczęściej o niskiej częstotliwości 1-2 Hz) jest doskonałym narzędziem do kontroli ilości wprowadzanego ciepła. Pozwala on na rytmiczne dodawanie spoiwa podczas "piku" prądowego, co jest ogromnym ułatwieniem dla początkujących uczących się układania równej łuski, a także ratuje sytuację przy spawaniu w pozycjach wymuszonych (np. pionowo w górę), gdzie płynne jeziorko mogłoby nam spłynąć.

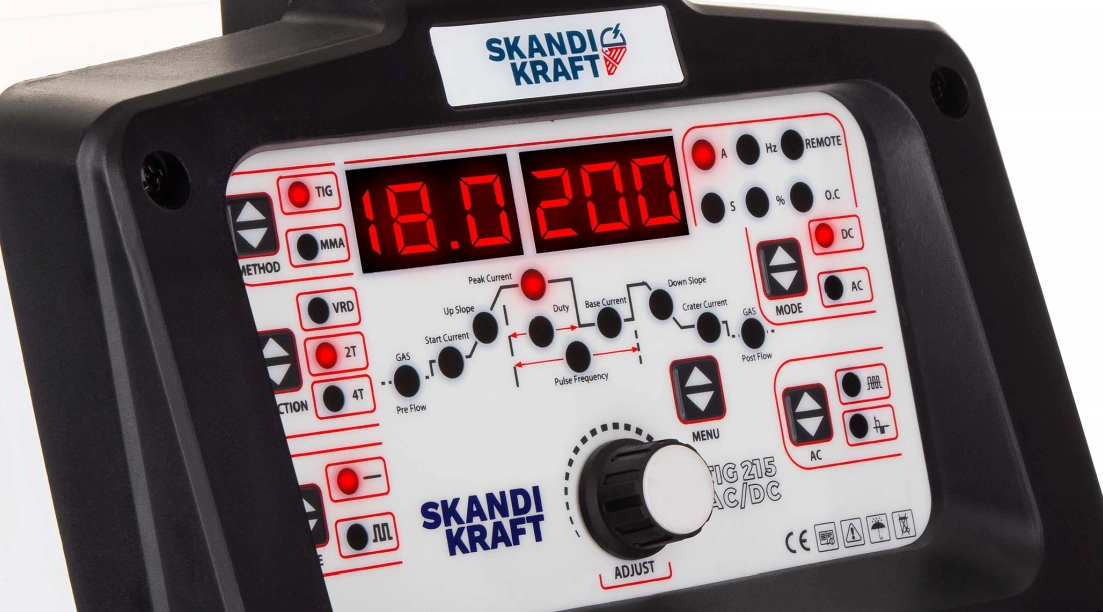

Drabinka TIG w panelu starowania na przykładzie spawarki Skandi Kraft TIG 215 AC/DC
Jak przygotować aluminium do spawania TIG? Czyszczenie i dobór osprzętu
Spawanie aluminium to w 80% przygotowanie materiału, a w 20% samo spawanie. Nawet najlepsze ustawienia balansu nie uratują spoiny, jeśli zignorujesz sterylność.
Jaka elektroda wolframowa do aluminium (prąd AC)?
Rozpocznijmy od elektrody wolframowej. Do prądu AC kategorycznie nie wolno używać czerwonych elektrod torowanych (są promieniotwórcze i pękają w prądzie przemiennym). Dawniej do aluminium używano elektrod czysto wolframowych (zielonych), które samoistnie formowały się w "kulkę".
Dziś, przy nowoczesnych inwertorach, standardem są elektrody lantanowe (złote, niebieskie lub szare). Kluczem jest ich przygotowanie: elektrodę należy naostrzyć w stożek (podobnie jak do stali), ale na samym wierzchołku należy ściąć (stępić) jej czubek, tworząc małą płaską powierzchnię (tzw. ucięty stożek). Dzięki temu łuk będzie skupiony, a elektroda nie upali się na wierzchołku pod wpływem fazy czyszczącej. Więcej w tym temacie przeczytasz w innym naszym artykule - Rodzaje elektrod TIG.
Jaki drut do TIG aluminium? Spoiwo AlSi5 vs AlMg5
Spoiwo musi być dobrane do stopu materiału rodzimego. W warsztatach królują dwa uniwersalne gatunki drutów TIG do aluminium.
- AlSi5 (4043): Stop z dodatkiem krzemu. Krzem obniża napięcie powierzchniowe, dzięki czemu jeziorko płynie bardzo ładnie i błyszcząco. Jest niezwykle odporny na pęknięcia gorące. Idealny do odlewów, głowic silników, misek olejowych i ogólnych konstrukcji. Uwaga: nie nadaje się do elementów, które będą później anodowane (spoina ściemnieje na czarno).
- AlMg5 (5356): Stop z dodatkiem magnezu. Zapewnia spoinie znacznie wyższą wytrzymałość mechaniczną i twardość oraz doskonałą odporność na wodę morską. Jest preferowany do konstrukcji nośnych, ram rowerowych czy osprzętu żeglarskiego. Idealnie nadaje się pod anodowanie.
Drut Spawalniczy do Aluminium - Zdjęcie poglądowe
Jaki drut do TIG aluminium?Gaz osłonowy - dlaczego tylko czysty Argon?
Do osłony używamy wyłącznie czystego Argonu (wersja 4.8 lub 5.0). Próba zastosowania popularnej przy migomatach mieszanki z CO2 skończy się natychmiastowym spaleniem materiału i zniszczeniem elektrody.
Czyszczenie aluminium przed spawaniem (procedura sterylności)
Proces czyszczenia samego materiału przed zajarzeniem łuku jest świętością. Tlenek glinu działa jak gąbka, która wchłania wilgoć i smary. Najpierw należy dokładnie odtłuścić element (np. dedykowanym zmywaczem technicznym), a następnie mechanicznie zedrzeć warstwę tlenku za pomocą szczotki ze stali nierdzewnej, której nigdy wcześniej nie używano do szczotkowania zwykłej stali węglowej.
Technika spawania TIG krok po kroku (Kąt uchwytu, "Dip" i pedał nożny)
Gdy wszystko jest sterylnie czyste, a maszyna perfekcyjnie skonfigurowana, czas na fizyczne wykonanie spoiny. Trzymaj uchwyt spawarki TIG pod kątem ok. 15-20 stopni w stosunku do pionu, zawsze prowadząc go metodą "pchającą" (Push). Gwarantuje to, że gaz osłonowy wyprzedza łuk i chroni rozgrzany materiał.
Dla początkujących dobrym punktem wyjścia przy ustawianiu prądu bazy jest zasada inżynierska: ok. 40 Amperów na każdy 1 milimetr grubości materiału. Więcej o parametrach i technice przeczytasz w naszym artykule Technika Spawania TIG.
Po wciśnięciu przycisku nie wykonuj od razu ruchu. Odczekaj ułamek sekundy w miejscu. Zobaczysz fascynujące zjawisko: faza dodatnia prądu rozrywa i "odpycha" zmatowiały tlenek, a pod nim pojawia się lśniące jak lustro, drżące jeziorko "żywego" płynnego aluminium. Dopiero w tym momencie, gdy jeziorko jest w pełni rozwinięte, możesz dodać pierwszą kroplę spoiwa.
Technika dodawania drutu różni się tu od metody stali nierdzewnej. Jeziorko aluminiowe jest "głodne" i potrzebuje natychmiastowego nakarmienia. Dodawaj drut zdecydowanym, punktowym ruchem (tzw. technika "Dip") prosto w wiodącą krawędź jeziorka i natychmiast go wycofuj, upewniając się jednak, że jego końcówka cały czas pozostaje w gazowej strefie ochronnej. Ze względu na wysoką przewodność cieplną, po kilkunastu centymetrach spawania materiał nagrzeje się tak bardzo, że jeziorko zacznie się gwałtownie rozlewać, grożąc przepaleniem. Wymusza to na operatorze przyspieszenie posuwu lub, co jest rozwiązaniem w pełni profesjonalnym, użycie pedału nożnego TIG. Pedał pozwala na płynne odejmowanie prądu (redukcję Amperów) w czasie rzeczywistym, gwarantując idealną i stałą szerokość spoiny od pierwszego do ostatniego milimetra, niezależnie od tego, jak bardzo nagrzał się detal.
