Spoinomierz SPL-1 do spoin czołowych - wysokość i grubość

Spoinomierz SPL-1 - pomiar wysokości i grubości spoin czołowych

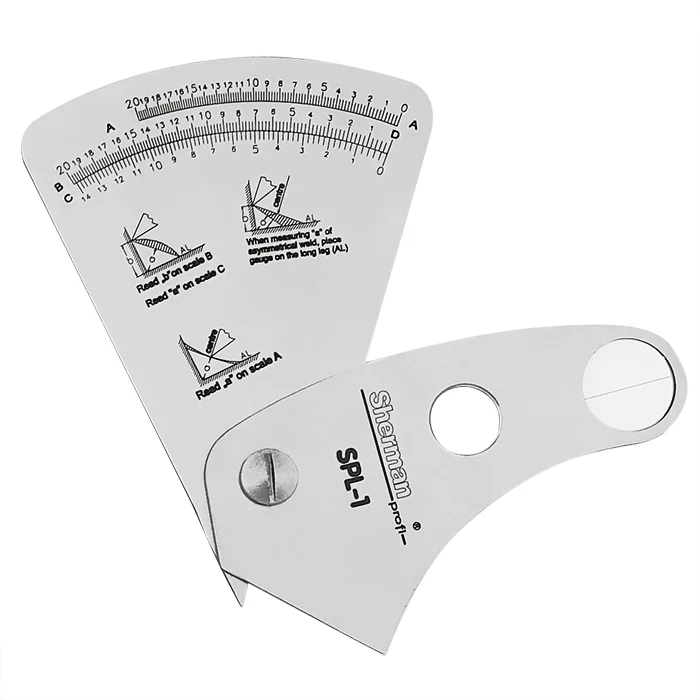

Spoinomierz SPL-1 to narzędzie pomiarowe przeznaczone do kontroli wysokości i grubości spoin czołowych – wypukłych, wklęsłych oraz niesymetrycznych. Sprawdza się w warsztatach spawalniczych, przy produkcji konstrukcji stalowych oraz w kontroli jakości, gdy liczy się szybki, powtarzalny pomiar bez dodatkowych przyrządów.

Przyrząd wykonano ze stali nierdzewnej, co przekłada się na trwałość i odporność w warunkach warsztatowych. Zastosowane skale pozwalają dobrać sposób pomiaru do rodzaju spoiny: osobno dla spoin wklęsłych oraz dla wypukłych i niesymetrycznych, dzięki czemu odczyt jest prosty i jednoznaczny.

Najważniejsze korzyści

• Kontrola wysokości spoiny w zakresie 0–20 mm
• Kontrola grubości spoiny w zakresie 0–15 mm
• Obsługa spoin czołowych: wypukłych, wklęsłych i niesymetrycznych
• Trzy skale odczytu dopasowane do rodzaju spoiny
• Stal nierdzewna – trwałość i odporność na warunki pracy
• Szybka weryfikacja jakości spoiny bez elektroniki i zasilania

Dane techniczne

• Wysokość spoiny: 0–20 mm
• Grubość spoiny: 0–15 mm
• Materiał: stal nierdzewna

Metody pomiaru

• Spoiny wklęsłe: przyłożyć spoinomierz do spoiny, wysunąć miernik główny aż dotknie wklęsłej krawędzi spoiny. Grubość odczytać ze skali A.
• Spoiny wypukłe: przyłożyć spoinomierz, wysunąć miernik do górnej krawędzi spoiny. Wysokość odczytać ze skali B, a grubość ze skali C.
• Spoiny niesymetryczne: pomiar jak dla spoin wypukłych – wysokość ze skali B, grubość ze skali C. Przy nierównomiernie rozlanej spoinie wskazanie traktuj jako wysokość jakościową.

Uwagi eksploatacyjne

• Nie przechowywać spoinomierza razem z innymi narzędziami, aby uniknąć uszkodzeń.
• Nie czyścić podziałek roztworami organicznymi.
