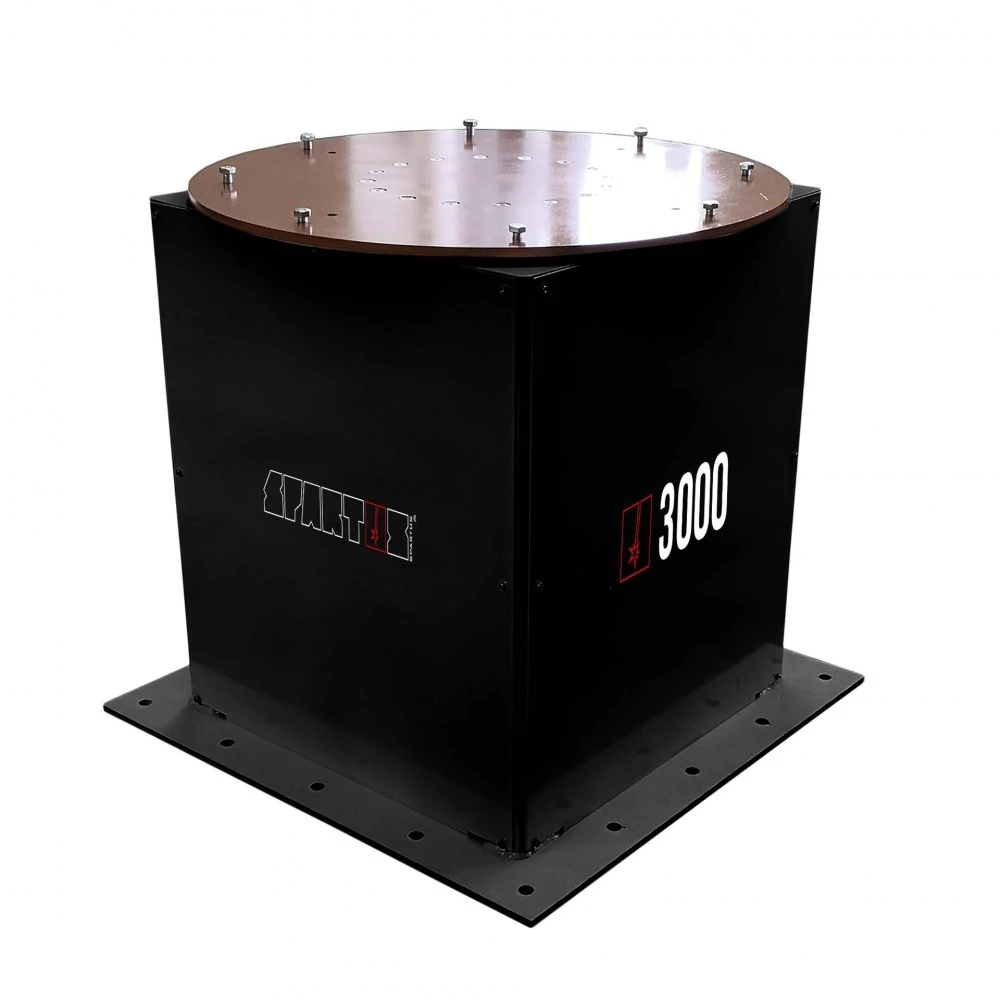

Stół obrotowy SPARTUS® 3000 – Ciężki obrotnik spawalniczy o udźwigu do 3 ton

SPARTUS® 3000 to profesjonalny, niezwykle potężny stół obrotowy zaprojektowany z myślą o realizacji najbardziej wymagających procesów spawalniczych, montażowych i obróbczych, które wymagają manipulacji detalem w pozycji pionowej. Urządzenie charakteryzuje się zwartą, kompaktową oraz maksymalnie usztywnioną konstrukcją mechaniczną. Zapewnia ona doskonały i bezpieczny dostęp do obrabianego elementu, pozwalając na zachowanie najwyższej precyzji, powtarzalności oraz komfortu pracy przy elementach wielkogabarytowych w stoczniach, zakładach konstrukcji stalowych oraz halach produkcyjnych.

Płynny rozruch i precyzyjne sterowanie falownikowe

Sercem pozycjonera SPARTUS® 3000 jest zaawansowany układ napędowy oparty na silnikach najwyższej klasy, sterowanych przy pomocy nowoczesnych falowników. Rozwiązanie to gwarantuje w pełni bezstopniową, płynną regulację prędkości obrotowej, regulowany rozruch tarczy oraz niezwykle gładkie, kontrolowane hamowanie. Brak szarpnięć i drgań zabezpiecza geometrię spawanego detalu i chroni strukturę tworzonej spoiny. W zależności od wymagań technologicznych, urządzenie oferuje precyzyjne zakresy prędkości obrotowej: 0,12 - 1,2 obr/min lub 0,5 - 5 obr/min.

Monstrualna obciążalność do 3000 kg i uniwersalna tarcza

Obrotnik został w pełni przystosowany do operowania najcięższymi detalami przemysłowymi – jego maksymalna obciążalność wynosi aż 3000 kg (3 tony). Konstrukcja ramy nośnej oraz układu łożyskowania gwarantuje stabilność i bezpieczeństwo nawet pod maksymalnym dopuszczalnym obciążeniem. Średnica tarczy roboczej może być konfigurowana w przedziale od 500 do 1000 mm, co umożliwia bezproblemowy montaż specjalistycznych przyrządów mocujących, uchwytów tokarskich czy bezpośrednie pozycjonowanie elementów grubościennych.

Ergonomia obsługi i zaawansowane systemy bezpieczeństwa BHP

W standardowym wariancie wyposażenia stół obrotowy oferuje intuicyjny, rozdzielny system sterowania podnoszący ergonomię pracy operatora:

• Ręczna kaseta sterownicza: Umieszczona na osobnym przewodzie, służąca do bieżącej kontroli parametrów pracy oraz wyboru kierunku obrotu tarczy.
• Włącznik nożny (pedał): Zamontowany na niezależnym kablu, pozwalający na bezdotykowe uruchamianie i zatrzymywanie ruchu bez konieczności odrywania rąk od uchwytu spawalniczego.

Dla zapewnienia najwyższych standardów BHP na stanowisku pracy, na panelu zaimplementowano łatwo dostępny, grzybkowy przycisk bezpieczeństwa (E-STOP), który w razie zagrożenia natychmiast odcina zasilanie napędu.

Możliwość rozbudowy interfejsu (opcje za dopłatą)

Wychodząc naprzeciw zróżnicowanym standardom linii produkcyjnych, producent przewidział opcję modyfikacji interfejsu sterowania. Przy dodatkowej dopłacie istnieje możliwość zamówienia urządzenia w konfiguracji z:

• Ręcznym panelem sterowania połączonym z dwoma przyciskami nożnymi, umożliwiającymi nożną zmianę kierunku obrotu (prawo / lewo) na osobnych przewodach.
• Zintegrowanym, wolnostojącym panelem sterowania, który ułatwia organizację przestrzeni wokół stanowiska spawalniczego.

Główne zalety stołu obrotowego SPARTUS® 3000:

• Potężny udźwig przemysłowy (3000 kg): Bezpieczna manipulacja elementami o masie do 3 ton.
• Układ sterowania z falownikiem: Idealnie płynny start i hamowanie tarczy eliminujące ryzyko wad spawalniczych.
• Konstrukcja do pozycji pionowej: Zoptymalizowana budowa zapewniająca doskonały dostęp do strefy obróbki.
• Komfortowa obsługa w standardzie: Ergonomiczna kaseta ręczna oraz pedał nożny na osobnych przewodach.
• Stabilne zasilanie 400V: Przystosowany do pracy w ciężkich warunkach przemysłowych sieci trójfazowej.

Specyfikacja techniczna i parametry urządzenia:

Podsumowanie i przeznaczenie: Przemysłowy pozycjoner SPARTUS® 3000 to niezastąpione narzędzie w procesach automatyzacji i mechanizacji spawania elementów wielkogabarytowych. Udźwig na poziomie 3000 kg w połączeniu z precyzyjnym napędem falownikowym umożliwia bezproblemowe, stabilne obracanie ciężkich zbiorników, grubościennych rur, kołnierzy oraz skomplikowanych maszynowych elementów konstrukcyjnych. Inwestycja w stół obrotowy SPARTUS drastycznie skraca czas wykonania spoin obwodowych, redukuje koszty pracy i zapewnia powtarzalną jakość spoiny wolną od wad geometrycznych.
