Spawanie rur aluminiowych TIG - Budowa dolotów i intercoolerów

Świat profesjonalnego tuningu i motorsportu opiera się na bezkompromisowych modyfikacjach. Sercem każdego doładowanego silnika jest wydajny, szczelny i aerodynamiczny układ dolotowy. Zamiana fabrycznych, gumowych i plastikowych węży na customowe rury aluminiowe (tzw. piping) łączące turbosprężarkę z intercoolerem i kolektorem ssącym, to nie tylko kwestia wysoce pożądanej estetyki pod maską. To przede wszystkim bezwzględny wymóg techniczny przy ciśnieniach doładowania (boost) wielokrotnie przekraczających fabryczne parametry. Spawanie tych cienkościennych elementów metodą TIG AC uchodzi za jedną z najtrudniejszych umiejętności w branży "Custom Fabrication".

Dla wielu doświadczonych spawaczy, którzy doskonale radzą sobie z grubą stalą konstrukcyjną, przejście na aluminiową rurkę o ściance 1.5 mm kończy się bolesną frustracją. Zbyt duży prąd początkowy powoduje natychmiastowe zapadnięcie się krawędzi i powstanie gigantycznej wyrwy, a zbyt mały kończy się smarkaniem spoiwa po utlenionej powierzchni, co gwarantuje rozszczelnienie układu pod obciążeniem. W tym artykule przeprowadzimy Cię przez cały proces. Dowiesz się, jak przygotować rury do budowy skomplikowanych połączeń, dlaczego powinieneś odtłuszczać sam drut spawalniczy i jak wykorzystać termodynamikę grubego spoiwa do uzyskania perfekcyjnej "rybiej łuski".



Z jakiego aluminium robi się doloty? (Stop 6061 i grubość ścianki)

Zanim zajarzysz łuk, musisz dokładnie poznać materiał bazowy. Rury stosowane w motoryzacyjnych układach dolotowych rzadko przekraczają grubość ścianki 2.0 mm (w profesjonalnym motorsporcie najczęściej pracujemy na wymiarach 1.5 mm lub 1.6 mm), a ich nadrzędnym celem jest maksymalna redukcja masy pojazdu przy zachowaniu odpowiedniej sztywności. Światowym standardem w budowie dolotów jest stop aluminium 6061 w stanie utwardzenia T6 (lub jego europejskie odpowiedniki PA4/PA38). Charakteryzuje się on znakomitą odpornością na ciśnienie wewnętrzne, świetną obrabialnością i doskonałą spawalnością.

Z punktu widzenia fizyki, gatunek 6061 kryje w sobie jednak termiczną pułapkę. Jest to stop utwardzany wydzieleniowo. Oznacza to, że gigantyczne ciepło wprowadzone przez łuk spawarki TIG AC/DC bezpowrotnie niszczy to fabryczne utwardzenie w strefie wpływu ciepła (SWC). Materiał wokół spoiny staje się drastycznie miękki, powracając do stanu wyżarzonego. W układach dolotowych, gdzie rura przenosi głównie wewnętrzne ciśnienie powietrza, a nie obciążenia nośne ramy pojazdu, ta utrata twardości jest całkowicie akceptowalna. Wymusza to jednak na operatorze stosowanie możliwie najniższej energii liniowej, czyli prowadzenie palnika szybko i z dużą precyzją. Im mniej ciepła wprowadzisz w rurkę, tym węższa będzie strefa osłabienia i mniejsze ryzyko owalizacji profilu.



Technika "Pie Cuts" i bezszczelinowe pasowanie (Zero Gap)

Najważniejszą zasadą przy budowie układów dolotowych z cienkiego aluminium jest perfekcyjne przygotowanie geometrii połączeń. W profesjonalnym warsztacie, gdy nie dysponujemy giętarką trzpieniową CNC do rur, w celu ominięcia przeszkód pod maską stosuje się technikę "Pie Cuts" (cięcie na plastry).

Polega ona na precyzyjnym pocięciu prostej rury na kilkanaście wąskich klinów (często pod kątem 9 stopni), które po obróceniu i pospawaniu tworzą niezwykle ciasny, ale aerodynamicznie płynny łuk. Przy tej technice obowiązują trzy żelazne zasady:

• Zero szczelin: Krawędzie muszą przylegać do siebie "na zero" (Zero Gap Fit-up). Jeśli zostawisz szczelinę rzędu 1 milimetra, uderzenie prądu zmiennego (AC) błyskawicznie stopi te ostre krawędzie, tworząc wyrwę nie do uratowania.
• Autogeniczne łączenie: Idealne spasowanie sprawia, że energia łuku rozchodzi się równomiernie po obu elementach, a krawędzie zaczynają łączyć się samoistnie, jeszcze zanim dodasz spoiwo.
• Cięcie na zimno: Cięcie należy wykonywać wyłącznie na sztywnych przecinarkach taśmowych, gwarantujących brak gratu i idealny kąt cięcia. Jeśli dopiero stoisz przed wyborem odpowiedniej maszyny do swojego warsztatu, polecamy sprawdzić nasz poradnik: jak wybrać przecinarkę taśmową do metalu.

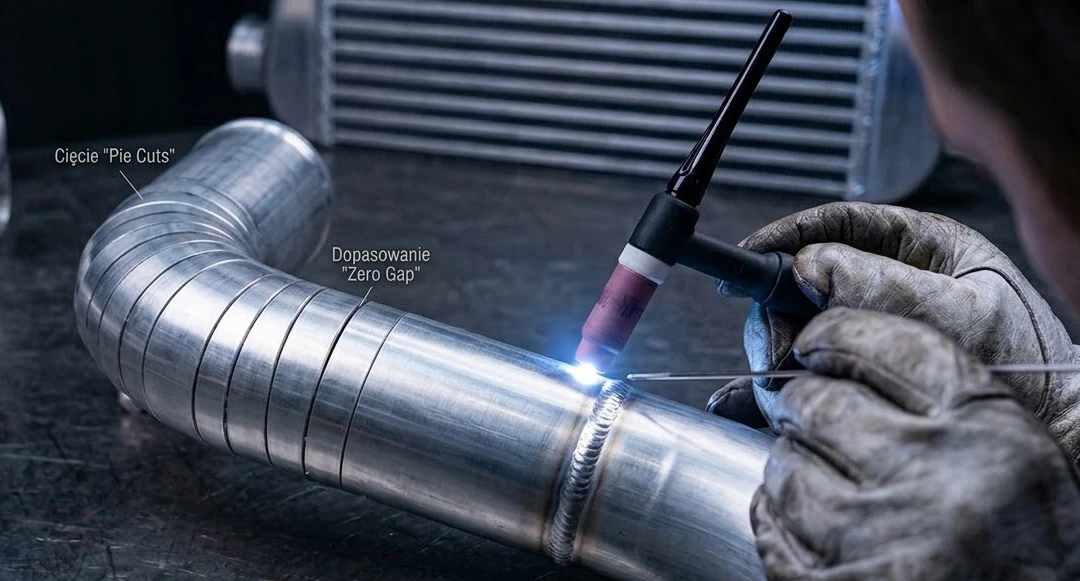

Spawanie rur aluminiowych - ilustracja poglądowa.

Chemia i sterylność: Dlaczego musisz odtłuścić drut spawalniczy TIG?

Większość poradników dostępnych w sieci wspomina o czyszczeniu materiału rodzimego. Zmatowienie krawędzi rur dedykowaną, czystą szczotką ze stali nierdzewnej i przetarcie ich acetonem to absolutna podstawa. Jednak instruktorzy spawalnictwa zwracają uwagę na inżynierski niuans, który rujnuje prace początkujących: brudne spoiwo.

Aluminium błyskawicznie pokrywa się twardym tlenkiem glinu, który absorbuje zanieczyszczenia i wilgoć. Ten sam tlenek oraz zanieczyszczenia produkcyjne (resztki smarów ciągarniczych) znajdują się na samym drucie spawalniczym, wyjętym prosto z fabrycznej tuby.

• Skutki brudnego drutu: Wprowadzając go do krystalicznie czystego jeziorka, wstrzykujesz w nie wodór. Efektem są drobne pory widoczne na licu spoiny i mikronieszczelności wykrywane dopiero podczas rygorystycznych prób ciśnieniowych.
• Złota zasada: Zawsze przecieraj pręt spoiwa czystą szmatką nasączoną acetonem przed zajarzeniem łuku. Ilość czarnego osadu, która z niego zejdzie, zszokuje niejednego weterana spawalnictwa.



Jak ustawić spawarkę TIG AC do spawania rur aluminiowych? (Parametry)

Spawanie obwodowe rur wymaga od operatora ciągłej zmiany kąta pochylenia palnika, a łuk musi być absolutnie stabilny. Zanim jednak przejdziesz do tych zaawansowanych kalibracji, upewnij się, że opanowałeś podstawy, które dokładnie opisaliśmy w kompendium o spawaniu aluminium metodą TIG. Parametry inwertora, które oddzielają frustrację od inżynierskiego sukcesu na cienkiej rurze, wymagają odejścia od ustawień fabrycznych:

1. Wysoka Częstotliwość AC (120 - 150 Hz): Standardowe 60 Hz da szeroki, rozlany łuk, który będzie niekontrolowanie wędrował po ściankach rury, wprowadzając zbędne ciepło i nadtapiając sąsiadujący materiał. Aby skupić strumień plazmy w punkt wielkości główki od szpilki, należy podnieść częstotliwość. Ten twardy, piskliwy i ekstremalnie wąski łuk pozwoli Ci stopić dokładnie samą krawędź łączenia (tzw. root), nie ingerując w strukturę materiału centymetr dalej.
2. Balans AC (70-75% EN): Cienkie rury nagrzewają się błyskawicznie, dlatego faza dodatnia (EP - czyszcząca), która obciąża termicznie elektrodę wolframową, powinna być ograniczona do minimum. Taka wartość zapewnia idealne wtopienie, chroni elektrodę i tworzy bardzo wąską strefę "szronu" wokół spoiny.
3. Soczewka Gazowa (Gas Lens): To nie opcja, to wymóg przy ciasnych zakrętach. Technika Pie Cuts wymaga dalekiego wysunięcia elektrody wolframowej z dyszy (nawet na 10-15 mm), aby fizycznie widzieć dno jeziorka. Soczewka gazowa wymusza laminarny przepływ argonu, tworząc potężny, stabilny kokon ochronny wokół wolframu.



Jaki drut do rur aluminiowych? Technika "chłodzenia jeziorka"

W branży motoryzacyjnej dylemat doboru spoiwa został rozstrzygnięty przez prawa fizyki i chemii. Do spawania układów dolotowych i intercoolerów bezwzględnie zaleca się stosowanie drutu spawalniczego TIG o symbolu ER4043 (AlSi5). Ten sam drut, ze względu na świetną płynność krzemu, stosuje się zresztą przy trudnych naprawach bloków silnika, o czym więcej piszemy w tekście wyjaśniającym jak spawać odlewy aluminiowe metodą TIG. Dlaczego w dolotach nie stosujemy twardszego 5356 (z magnezem)? Drut 4043 drastycznie obniża napięcie powierzchniowe płynnego aluminium. Jeziorko staje się niezwykle płynne, doskonale zwilża brzegi rurki i pozwala na uformowanie gładkiego lica bez ryzyka powstawania pęknięć gorących (hot cracking) podczas stygnięcia cienkiej ścianki.

Sekret Ekspertów (Schładzanie jeziorka spawalniczego):
Największym wyzwaniem na rurce o ściance 1.5 mm jest ryzyko zapadnięcia się jeziorka do środka. Logika podpowiada, by użyć równie cienkiego drutu (np. 1.6 mm). Profesjonaliści robią jednak dokładnie odwrotnie - stosują grubszy pręt o średnicy 2.4 mm.

• Mechanizm działania: Zimny, gruby drut podany w płynne jeziorko działa jak gigantyczny radiator. Błyskawicznie absorbuje on nadmiar energii cieplnej, gwałtownie chłodząc jeziorko i dosłownie "zamrażając" je w ułamku sekundy.
• Efekt: To właśnie rytmiczne podawanie grubego drutu pozwala na uzyskanie tej charakterystycznej, mocno wypukłej, instagramowej "łuski", zapobiegając jednocześnie przepaleniom cienkiej ścianki.

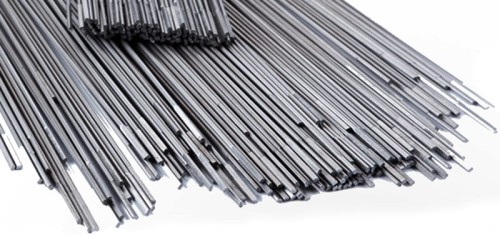

Pręty drutu TIG - ilustracja poglądowa

Technika spawania: Pedał Nożny, Szczepianie i Wyprowadzanie Krateru

Sekwencja pracy to kolejny fundament. Rurka złączona na "styk" bez odpowiedniego zablokowania geometrycznego zwinie się pod wpływem ciepła w banan. Zanim ruszysz ze spawaniem ciągłym, element musi zostać punktowo poszczepiany (Tacking) w minimum czterech, a przy technice Pie Cuts nawet w sześciu miejscach na obwodzie. Szczepy te najlepiej wykonać autogenicznie (samym łukiem), bardzo krótkim, potężnym strzałem prądu.

Bez precyzyjnego pedału zdalnego sterowania do spawarki, spawanie rur z aluminium przypomina walkę z żywiołem. Aluminium błyskawicznie przewodzi i kumuluje ciepło (zjawisko Heat Soak).

• Start: Możesz zajarzyć łuk na 90 Amperach na zimnej rurze, aby szybko uzyskać jeziorko.
• Środek pracy: Po przejechaniu 5 centymetrów obwodu, rura staje się gorąca, a ten sam prąd natychmiast ją stopi na wylot. Pedał pozwala płynnie "zdejmować nogę z gazu" w miarę nagrzewania się detalu.
• Zakończenie (Wyprowadzenie krateru): Nagłe oderwanie łuku wygeneruje tzw. krater i pęknięcie. Zawsze zatrzymuj się, dolej kroplę drutu i powoli redukuj prąd pedałem do zera, czekając w bezruchu na schłodzenie punktu przez argon wypływający po spawaniu (Post-Flow).

Jeśli kontrola energii liniowej i prowadzenie uchwytu wciąż sprawiają Ci trudność, warto wrócić do absolutnych podstaw i przypomnieć sobie zasady, które omawiamy w artykule: Spawanie TIG-iem - kompendium dla początkujących.



Osłona grani (Back Purging) i rolowanie krawędzi (Bead Rolling)

W profesjonalnych dyskusjach inżynierskich często pojawia się temat osłony wnętrza rury argonem (Back Purging), techniki doskonale znanej ze spawania wydechów ze stali nierdzewnej. Jako specjaliści musimy ten mit obalić. Z punktu widzenia inżynierii materiałowej, aluminium nie ulega wewnątrz rury zjawisku granulacji węglikowej i potężnemu utlenieniu. Jeśli aluminiowa rura została prawidłowo spasowana "na zero", przetop wewnętrzny utworzy delikatną, gładką, srebrzystą warstewkę tlenku ustrukturyzowanego, która jest absolutnie szczelna i nie generuje turbulencji w przepływie powietrza.

Ostatnim szlifem inżynierskim jest zabezpieczenie gotowego elementu. Zwykła, gładko obcięta rura aluminiowa pod wpływem ciśnienia (np. 2 Barów doładowania) natychmiast zsunie się z łącznika silikonowego. Aby temu uniknąć, krawędzie końcowe rur poddaje się procesowi rowkowania (Bead Rolling), czyli wytłaczania specjalnego kołnierza, który mechanicznie klinuje obejmę. Przed montażem w pojeździe, każdy profesjonalnie wyspawany dolot należy zaczopować, nabić sprężonym powietrzem z kompresora i spryskać złącza wodą z mydłem, weryfikując pełną szczelność.



Najczęściej Zadawane Pytania (FAQ)

Jaki gaz osłonowy stosuje się do spawania aluminium metodą TIG?

Do spawania rur aluminiowych metodą TIG stosuje się wyłącznie czysty Argon (o klasie czystości minimum 4.8, a najlepiej 5.0). Użycie jakichkolwiek mieszanek z dwutlenkiem węgla (CO2), które są popularne w metodzie MIG/MAG do stali, jest tu błędem – natychmiast zniszczy to elektrodę wolframową i doprowadzi do spalenia aluminium. W przemyśle ciężkim stosuje się czasem drogie mieszanki Argonu z Helem, ale przy cienkościennych dolotach czysty Argon to absolutny standard.

Jaki drut spawalniczy wybrać do dolotów i intercoolerów z aluminium?

Do budowy układów dolotowych z najpopularniejszych rur gatunku 6061 najlepiej sprawdza się spoiwo z dodatkiem krzemu, czyli drut ER4043 (AlSi5). Krzem obniża napięcie powierzchniowe, dzięki czemu jeziorko spawalnicze idealnie się rozlewa i wnika w szczeliny. Gwarantuje to gładkie lico oraz minimalizuje ryzyko powstawania nieszczelności pod ciśnieniem (boost leaks) i pęknięć gorących, z którymi twardszy drut z magnezem (5356) radzi sobie nieco gorzej na cienkich ściankach.

Jak spawać cienkie aluminium TIGiem, żeby nie przepalić rury?

Cienkie rury aluminiowe (np. o ściance 1.5 mm) bardzo szybko kumulują ciepło. Aby uniknąć przepalenia materiału na wylot, należy po pierwsze ustawić wysoką częstotliwość prądu AC (np. 120-150 Hz), co mocno skupi i zwęzi łuk spawalniczy. Po drugie, absolutnym ułatwieniem jest używanie pedału nożnego do płynnej redukcji amperażu w trakcie nagrzewania się detalu. Profesjonaliści stosują również technikę chłodzenia jeziorka, polegającą na dodawaniu nieco grubszego spoiwa (np. 2.4 mm), które odbiera nadmiar energii cieplnej z płynnego metalu.

Czy przy spawaniu rur aluminiowych trzeba stosować osłonę grani (wpuszczać gaz do środka)?

Nie, w przypadku standardowych układów dolotowych w tuningu motoryzacyjnym osłona grani z argonu (Back Purging) nie jest konieczna. W przeciwieństwie do rur ze stali nierdzewnej, prawidłowo spasowane i pospawane aluminium nie tworzy wewnątrz rury silnych utlenień (kalafiorów) niszczących przepływ powietrza. Przetop od środka układa się w gładką, srebrzystą warstwę. Wpuszczanie gazu do środka przy dolotach to najczęściej niepotrzebna strata drogiego argonu, stosowana tylko w ekstremalnym lotnictwie.
