Przecinarka Plazmowa Sherman Cutter 110 HF 40 MM

Kod produktu: 1205
Dostępność: duża ilość
Wysyłka w: 24 godziny
Cena brutto: 3 715,00 zł 3715.00
zawiera 23% VAT, bez kosztów dostawy
ilość szt.
do obserwowanych

Opis

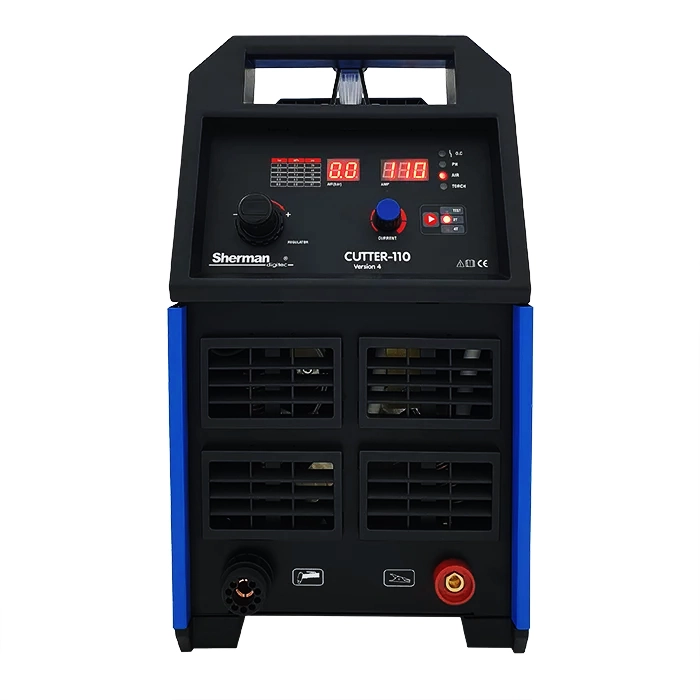

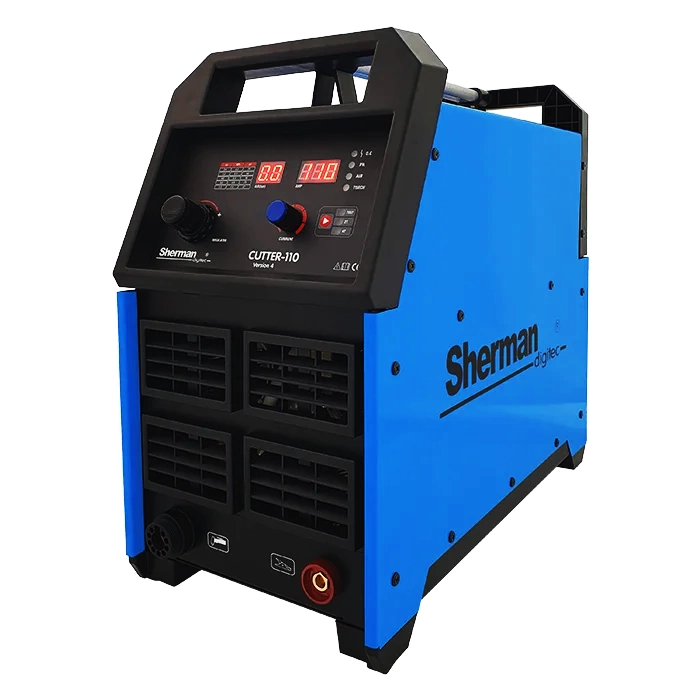

OPIS PRZECINARKI SHERMAN CUTTER 110

Sherman CUTTER 110 to przecinarka plazmowa z profesjonalnej serii wykonana w technologii IGBT 200kHz. Przeznaczona jest do wymagających i intensywnych prac cięcia stali aluminium lub miedzi do grubości 40 mm. Seria 110 oferuje max. prąd cięcia 120A przy sprawności 60%.

Sugerowane przeznaczenie CUTTER 110 to pomieszczenia zamknięte lub zadaszone z ograniczonym wpływem czynników zewnętrznych. Przecinarka w standardzie posiada uchwyt o długości 6m model TRAFIMET A-101 z zajarzeniem jonizacyjnym HF łukiem pilotującym wbudowany zespół przygotowania powietrza z reduktorem i manometrem umożliwiający regulację i kontrolę ciśnienia powietrza z panelu sterowniczego.



sherman cutter 110 przecinarka plazmowa

Allweld.pl © Copyright All rights reserved. Wszelkie zdjęcia i opisy chronione są prawami autorskimi na mocy ustawy zabronione jest ich kopiowanie, modyfikowanie, publikowanie bez uprzedniej zgody.

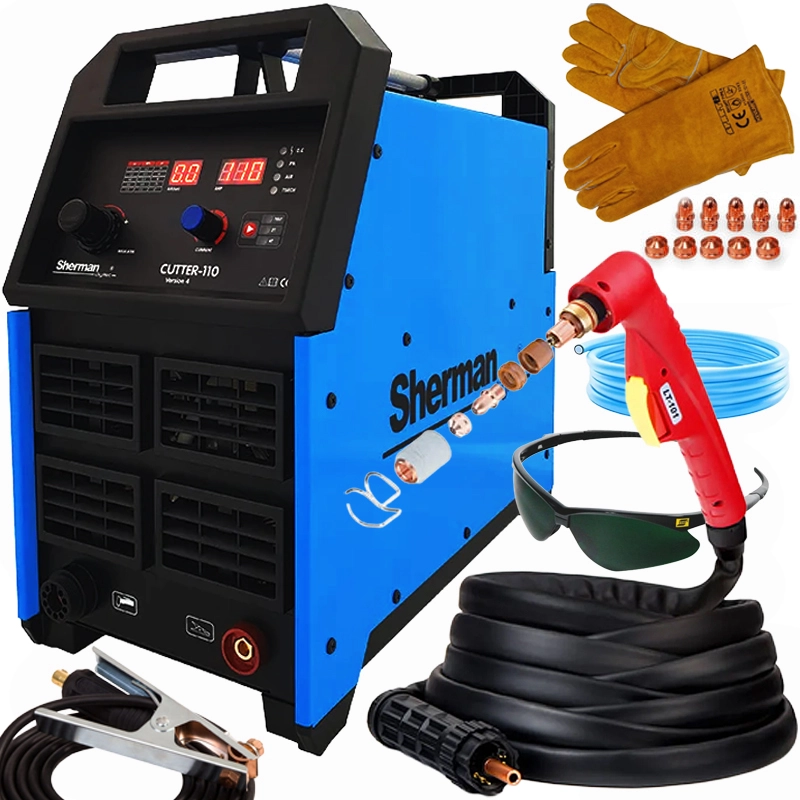

KOMPLETNY ZESTAW ZAWIERA:

  • Urządzenie SHERMAN CUTTER 110
  • Uchwyt do ciecia plazmą A-101 - 6m
  • Przewód masowy z zaciskiem kleszczowym
  • Instrukcja obsługi i karta gwarancyjna

WSZECHSTRONNE ZASTOSOWANIE

Sherman Cutter z serii 110 jak każda przecinarka plazmowa służy do cięcia materiałów przewodzących prąd elektryczny tj. elementów ze stali węglowych i stopowych, miedzianych, aluminium i jego stopów jak również mosiądzu. Jest to urządzenie inwertorowe, produkowane z najbardziej zaawansowanych technologicznie podzespołów wykonanych w technologii IGBT. Zastosowanie techniki inwertorowej spowodowało znaczne zmniejszenie wymiarów oraz masy urządzeń, co umożliwia ich eksploatację w miejscach szczególnie trudnodostępnych. Przecinarka CUTTER 110 posiada prosty w obsłudze panel funkcyjny z pokrętłem umożliwiającym płynną regulacje prądu cięcia. Panel przedni wyposażony jest w gniazdo przewodu powrotnego oraz gniazdo centralne do montażu profesjonalnych uchwytów plazmowych.

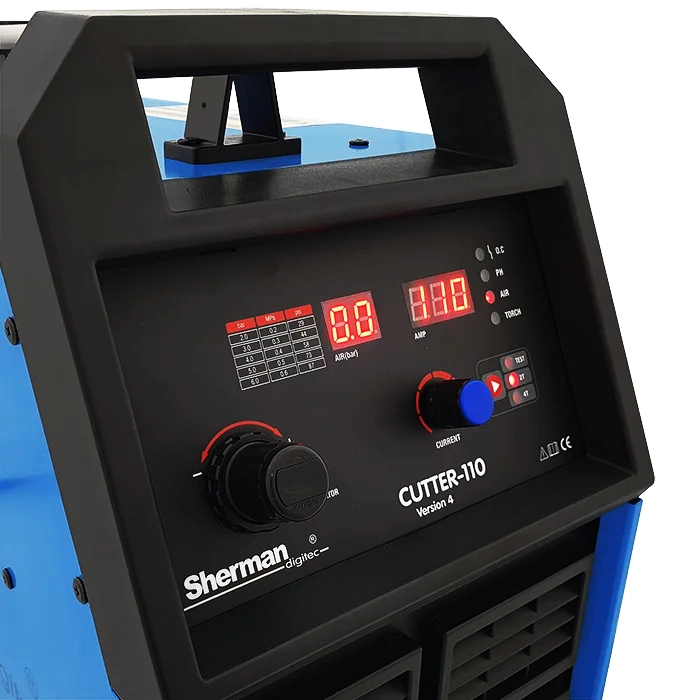

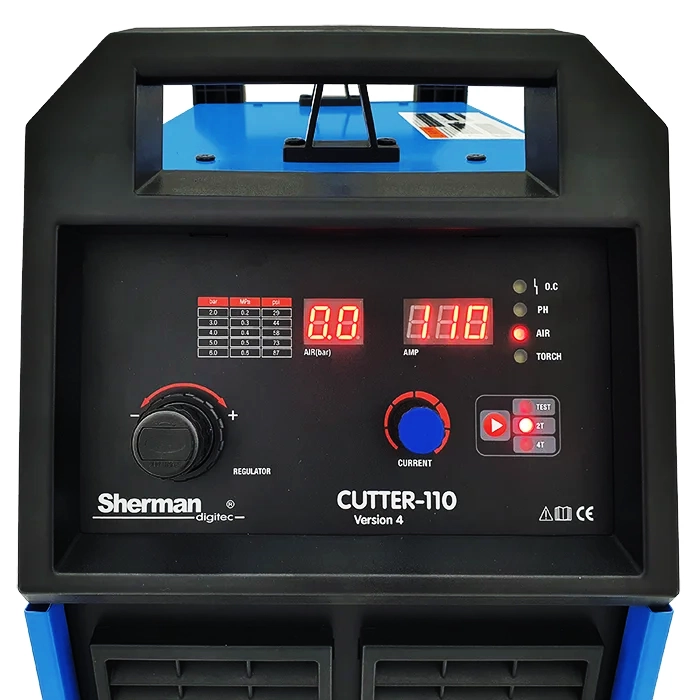

OPIS FUNKCJI PRZEŁĄCZNIKÓW I POKRĘTEŁ

opis funkcji przełączników i pokręteł sherman cutter 110

Allweld.pl © Copyright All rights reserved. Wszelkie zdjęcia i opisy chronione są prawami autorskimi na mocy ustawy zabronione jest ich kopiowanie, modyfikowanie, publikowanie bez uprzedniej zgody.

  1. Wyświetlacz
  2. Przełącznik 2T/4T/TEST
  3. Pokrętło regulacji prądu cięcia
  4. Dioda kontrolna ciśnienia powietrza
  5. Dioda zabezpieczenia termicznego lub nieprawidłowej pracy urządzenia
  6. Dioda niewłaściwego napięcia zasilania
  7. Bezpiecznik
  8. Manometr ciśnienia powietrza
  9. Pokrętło regulacji ciśnienia powietrza
  10. Gniazdo przewodu masowego
  11. Gniazdo uchwytu plazmowego

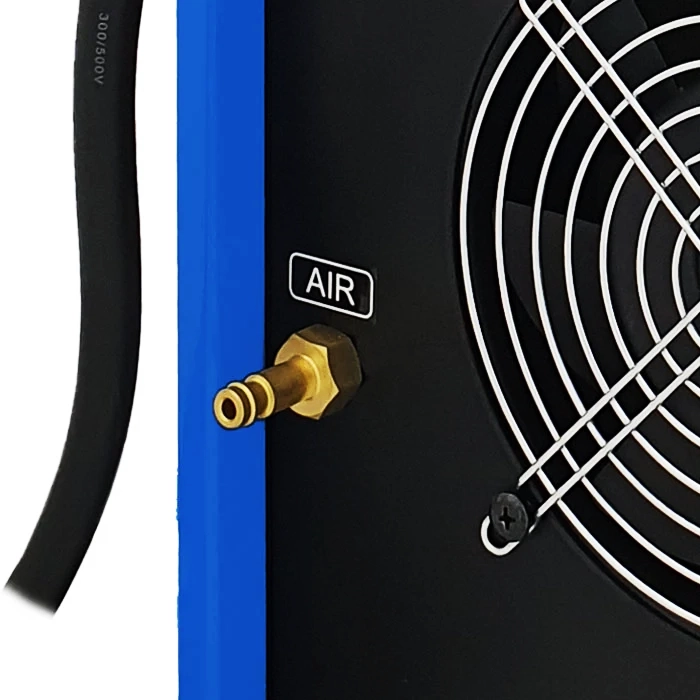

  12. Przyłącze powietrzne
  13. Wyłącznik główny
  14. Zawór odwadniający filtro-osuszacza (znajduje się na dolnej ściance urządzenia)
  15. Przewód zasilający urządzenie

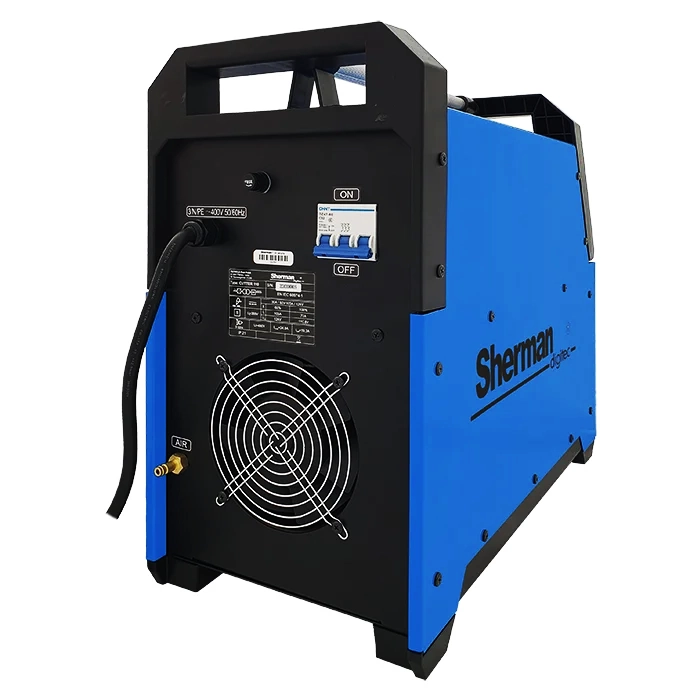

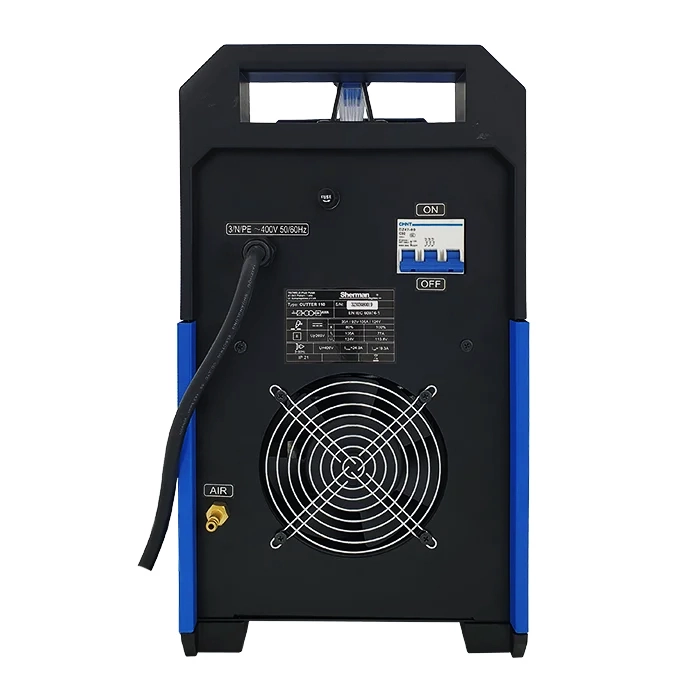

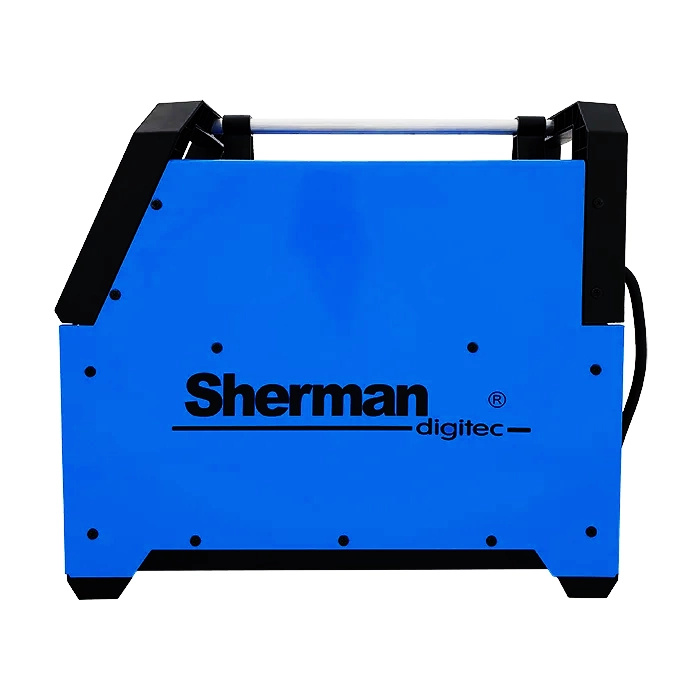

BUDOWA PRZECINARKI

sherman cutter 110 budowa

ZAWÓR SPUSTOWY I REDUKTOR

zawór spustowy kondensatu i reduktor cutter 110

Allweld.pl © Copyright All rights reserved. Wszelkie zdjęcia i opisy chronione są prawami autorskimi na mocy ustawy zabronione jest ich kopiowanie, modyfikowanie, publikowanie bez uprzedniej zgody.



Przecinarka wyposażona jest fabrycznie w reduktor ciśnienia z filtrem powietrza, który zamontowany jest z przodu obudowy, w miejscu specjalnie do tego zaprojektowanym (ochrona przed uszkodzeniem np. podczas przenoszenia).

Ponad to pod spodem urządzenia znajduje się zawór spustowy kondensatu, który służy do odprowadzania kondensatu z systemu sprężonego powietrza.

Sprężone powietrze zawiera dużą ilość pary wodnej, która po skropleniu zamienia się w agresywną mieszaninę wody i oleju zwaną kondensatem. Jeżeli nie zostanie on usunięty może być powodem awarii zarówno elementów systemu, jak i odbiorników sprężonego powietrza.

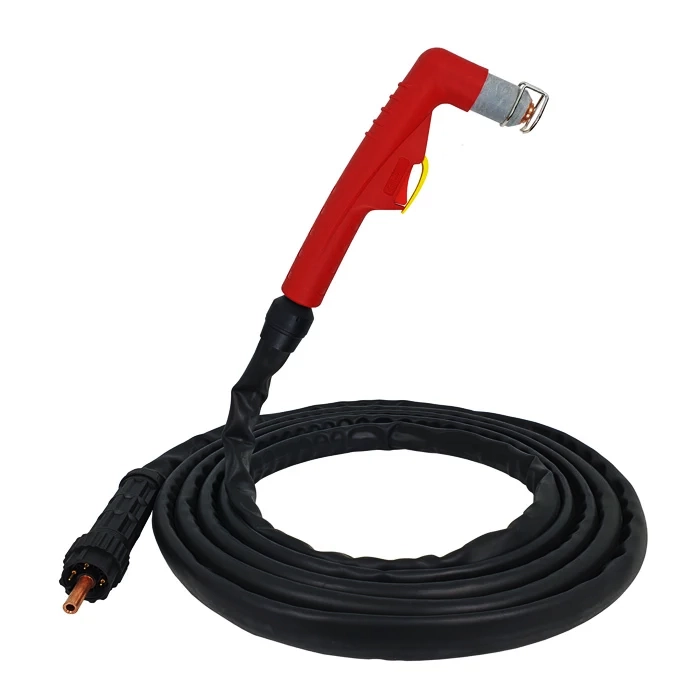

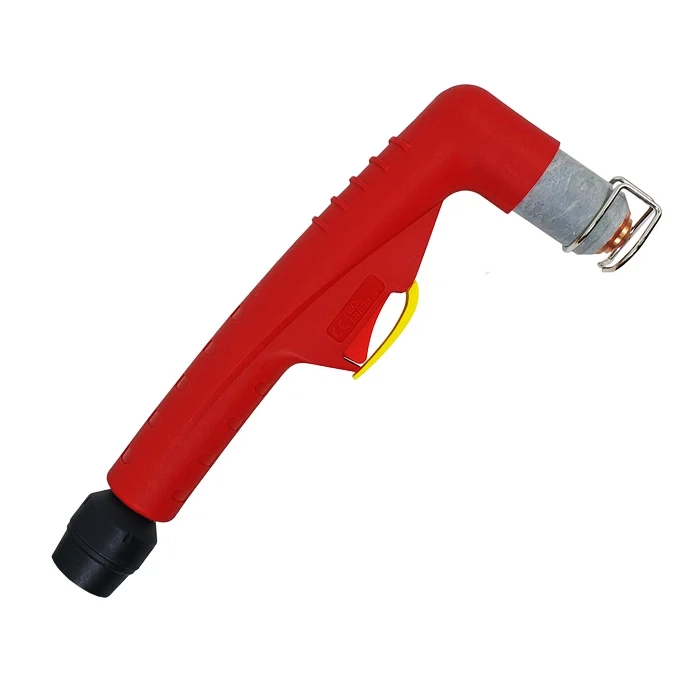

UCHWYT PLAZMOWY typu A-101

uchwyt plazmowy a 101 sherman cutter 110

Allweld.pl © Copyright All rights reserved. Wszelkie zdjęcia i opisy chronione są prawami autorskimi na mocy ustawy zabronione jest ich kopiowanie, modyfikowanie, publikowanie bez uprzedniej zgody.



Uchwyt do plazmy A-101 to odpowiednik uchwytu ErgoCut A-101 firmy Trafimet. Przeznaczony jest do przecinarek plazmowych CUTTER 110.

Uchwyty przeznaczone są do cięcia plazmą powietrzną. Są odpowiednikami uchwytów Thermal Dynamics (PCH-35), Cebora (CB-50 i Trafimet (A-81, A-101, A-141). Mogą być stosowane w przecinarkach plazmowych Sherman oraz do urządzeń innych producentów.

  • Numer katalogowy: CUT-A101-6
  • Prąd cięcia w cyklu pracy X 60: 100A
  • Ciśnienie powietrza: 4,5 ÷ 5,0bar
  • Natężenie przepływu powietrza: 180l/min



ZALETY PRZECINARKI

IGBT W przecinarce zastosowano nowoczesne tranzystory, rozwiązanie zapewniające minimum zakłóceń elektromagnetycznych małe straty mocy w układach podstawowych, umożliwiające zwiększenie wydajności i niezawodności źródła prądu.

2T/4T przy dwutakcie po naciśnięciu przycisku start następuje proces spawania po puszczeniu przycisku proces spawania zostaje zatrzymany - przy czterotakcie po pierwszym naciśnięciu i puszczeniu przycisku następuje proces spawania przy drugim naciśnięciu jest to wygodniejsze rozwiązanie przy dłuższych spawach.

TEST jest to funkcja służąca do sprawdzania i czyszczenia instalacji powietrznej.

HF bezstykowe zajarzanie łuku wysoka częstotliwością.



DOOR TO DOOR - SHERMAN GWARANCJA PRODUCENTA

Wszystkie produkty z oferty sklepu spawalniczego Sherman są fabrycznie nowe i posiadają pisemną gwarancję producenta. Okres gwarancyjny wynosi 24 m-ce dla zakupu na paragon i 12 m-cy dla zakupu na fakturę z możliwością przedłużenia do 5 lat.  Zapewniamy profesjonalny serwis gwarancyjny i pogwarancyjny. Kupując nasze produkty mają Państwo gwarancję wysokiej jakości oraz wsparcia serwisowego.

Jesteśmy oficjalnym dystrybutorem marki Sherman z tego względu naszym klientom umożliwiamy gwarancję door too door, jest ona bardzo korzystnym rozwiązaniem szybkim i darmowym. W momencie wystąpienia awarii należy skontaktować się ze wskazanym w dokumentach serwisem. Producent uzyskawszy niezbędne informacje wysyła pod wskazany adres kuriera. Po wykonaniu naprawy tą samą drogą i również za pośrednictwem firmy kurierskiej towar wolny od wad trafia do rąk właściciela. Wszystkie koszty związane z transportem urządzenia ponosi firma Sherman. W razie pytań i wątpliwości zapraszamy do kontaktu z naszym działem sprzedaży.





Dane techniczne

PRĄD CIĘCIA [A] 30-105
MAX. GRUBOŚC CIĘCIA [mm] 40
MAX. POBÓR MOCY [kVA] 10
MAX. POBÓR PRĄDU [A] 24,9
PRZEPŁYW POWIETRZA [m3/min] 0,45
STOPIEŃ OCHRONY IP21S
CYKL PRACY [%] 105 A (60%)
ZABEZPIECZENIE [A] 25 (zwłoczne)
WAGA URZĄDZENIA [kg] 31
WYMIARY [mm] 635x455x515
